固定翼與多旋翼無人機的區別,兩者如何選擇應用于航測工作中

日期: 2021-05-20 09:45:32    來源:南京新航線教育培訓學院

無人機測繪通過無人機低空攝影獲取高清晰影像數據生成三維點云與模型,實現地理信息的快速獲取。效率高,成本低,數據準確,操作靈活,可以滿足測繪行業的不同需求。大大地節省了測繪人員野外測繪的工作量,取得了巨大的社會和經濟效益。

航測無人機,有的也叫做RTK無人機。相較于航拍無人機,具有以下四個特點:

1、 快速航測反應能力

2、突出的時效性和性價比

3、監控區域受限制小

4、地表數據快速獲取和建模能力

今天我們來了解下固定翼與多旋翼無人機的區別,在航測工作中如何選擇合適的無人機來進行作業。

首先明確無人機分為兩大類:固定翼和多旋翼

多旋翼無人機

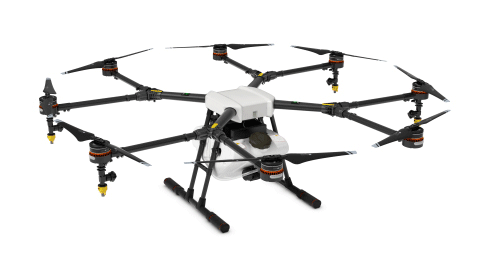

四軸八槳多旋翼無人機

 多旋翼無人機的優點:操作簡單,輕便,造價相對低廉,可以定點懸停。適合航拍、環境監測、偵查、建筑建模、特殊物體運輸?shù)刃^(qū)域應用。多旋翼無人機的特點是它可以懸停,垂直升降對起飛場地要求低,但速度比較慢,續航時間段,所以在很多環境復雜,范圍不大的區域比較適合,比如:航拍,監控,偵查,建筑建模等。操作簡單,經過簡單的培訓就可以操作。

市面上像大疆,零度等消費級的無人機,都是旋翼無人機。通常旋翼無人機續航時間都在20分鐘左右,載重基本就是一個微單相機了。而工業級旋翼無人機,有的最高載重在7KG,續航能達到40分鐘,相比普通消費級旋翼,也是大大提升了作業效率與適應力,在城區、礦區、災害應急等涉及區域不大的測繪有著不俗的表現。

多旋翼無人機通過調節電機轉速來改變旋翼轉速實現升力的變化,從而控制飛行器姿態和位置,當旋翼升力之和等同于無人機總重量時,就能夠達到懸停狀態,因此多旋翼無人機能在空中定點懸停;加之多旋翼無人機較低的飛行高度和較慢的飛行速度,所以尤其適合進行精細化巡檢任務和低空飛行任務。

如在電力巡檢中,多旋翼無人機可精準懸停,靈活調整定點位置,多方位拍攝電塔照片,高效、安全地協助工作人員確認輸電線路是否存在接地裝置松動、絕緣子損壞等缺陷,及時發現各類電塔安全隱患。在交通事故、火災、地震等突發事件發生后,多旋翼無人機可飛抵現場進行低空監控,還可根據現場情況進行救援物資拋投、空中喊話等,協助救援開展。

固定翼無人機

固定翼無人機 的圖像結果

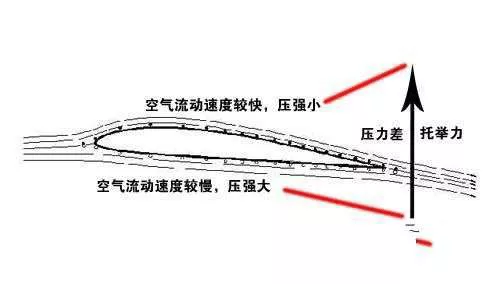

  固定翼無人機靠發動機的動力帶動螺旋槳旋轉產生的向前牽引力或是噴氣產生的向前推力而前進,其升力根據空氣動力學中的伯努利原理而來。固定翼無人機機翼的結構和形狀,使其在前進過程中,機翼下方的流速會低于上方的流速,從而產生機翼上、下方的壓強差(即下方的壓強大于上方的壓強),因此就有了一個托舉力(升力),使無人機得以升空。


伯努利原理

鑒于上述飛行原理,固定翼無人機在飛行過程中,前進動力只需要驅動機身前部或尾部的螺旋槳,耗電量較小,因此在相同電池容量下,固定翼無人機的航時要比多旋翼無人機長很多。

固定翼無人機優點:續航時間長,抗風性能好,拍攝面積廣。固定翼適合航測、區域監控、管道巡線、應急通訊等。固定翼無人機在飛行原理上與飛機類似,靠螺旋槳或者渦輪發動機產生的推力作為飛機向前飛行的動力,主要的升力來自機翼與空氣的相對運動。所以,固定翼無人機必須要有一定的無空氣的相對速度才會有升力來飛行。固定翼飛行器具有飛行速度快,運載能力大的特點。在有航程和高度的需求時,一般選擇固定翼無人機,比如 低空攝影測量,電力巡線,公路的監控等等。

固定翼無人機一般都是工業應用比較多,要經過系統的培訓才能操作。而在性能方便,續航時間能達到2小時,單架次拍攝面積在30平方公里以上(比例尺:1:1000),適合大面積范圍測繪,大區域拍攝。

精度與安全

挑選無人機的時候除了考慮價格,續航時間,抗風性等要素,還有一個必須注意的點是精度。一般無人機工作高度是在1000米以上,所以說可以滿足1:1000、1:2000的分辨率是基本要求。

另外還有無人機的安全性,為防止無人機“炸機”,好的無人機應該有穩定的飛控系統、完善的應急系統。設計航線、自動駕駛、非安全狀態自動返航等。當然使用的時候,飛行區域、彈射架、地面站、傘降點甚至天氣這些也應該仔細仔細再仔細。

最后,使用無人機的過程中,還有一個非常重要的注意點——那就是禁飛區。而且禁飛區分30米、60米、120米和完全禁飛!
       其實電動無人機掉下來并不可怕,相比較而言,國家安全等機關單位的隱私問題更為敏感,畢竟黑飛是可以被判刑的。為了避免納入黑飛范圍內,可以來
南京新航線考取無人機駕駛證。
